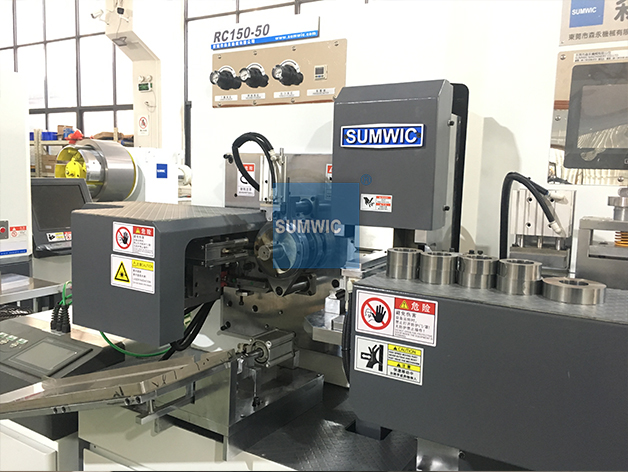

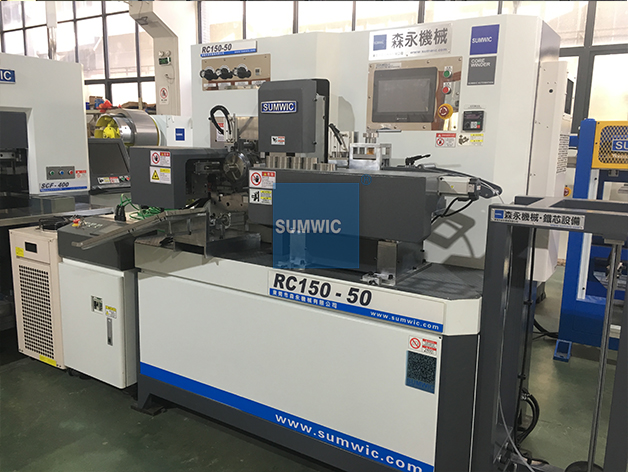

RC150-50 铁芯卷绕机

RC150-50 铁芯卷绕机

产品名称:铁芯卷绕机
产品型号:RC150-50
品牌:SUMWIC
最大铁芯直径:Φ150mm
模具直径范围:Φ20-120mm
片宽:10-50mm
片厚:0.18-0.35mm
功率:8KW
产地:东莞


❈主要特征

1) 计算机自动化生产,提供高精度,高效能,产品稳定,减少后加工。
2) 全闭环式监察送料、扣料、卷绕、切断、焊接、推料每个程序, 在卷制生产过程中同步完成。
3) 人机接口软件清晰易用,控制系统拥有多项运算功能,输入基本参数便可生产。可卷绕直径20-120mm,高度10-50mm的环形铁芯,卷绕速度12秒/个。
4) 全机采用世界名牌进口配件,包括日本Panasonic伺服系统及计算机,日本SMC气动组件,台湾Hiwin运动组件及其他欧日电器配件。

❈机器简介


铁芯卷绕机

RC系列铁芯卷绕机是森永公司经过10多年的设计,研发,生产及销售的经典款式卷绕设备,主要生产环形、矩型,C型等异型铁芯。全机采用世界名牌进口配件, 包括日本Panasonic伺服系统及计算机,SMC气动组件,台湾Hiwin运动组件及其他欧日电器配件,整机系统计算机自动化生产,全闭环式监察送料、扣料、卷绕、切断、焊接、推料每个程序, 在卷制生产过程中同步完成。森永机械造型美观,结构紧凑,具有操作简单、维护方便、生产效率高等特点。同时,整机自动控制运行平稳、动作灵敏、工作性能可靠、卷绕精度高,是铁芯卷绕的理想设备。

铁芯卷绕机
激光焊接机
激光焊接机

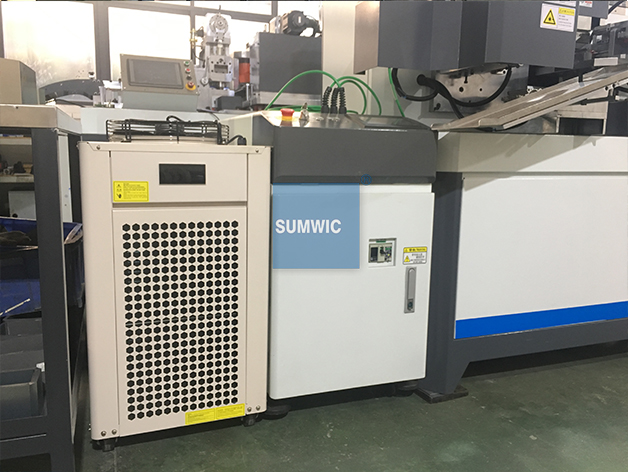

SL系列是一组新型的光纤传输激光焊接机,它是将高能激光束耦合进入光纤,远距离传输后,通过准直镜准直为平行光,再聚焦于工件上实施焊接的一种激光焊接设备。对焊接难以接近的部位,施行柔性传输非接触焊接,具有更大的灵活性。光纤传输激光焊接机激光束可实现时间和能量上的分光,能进行多光束同时加工,为更精密的焊接提供了条件。

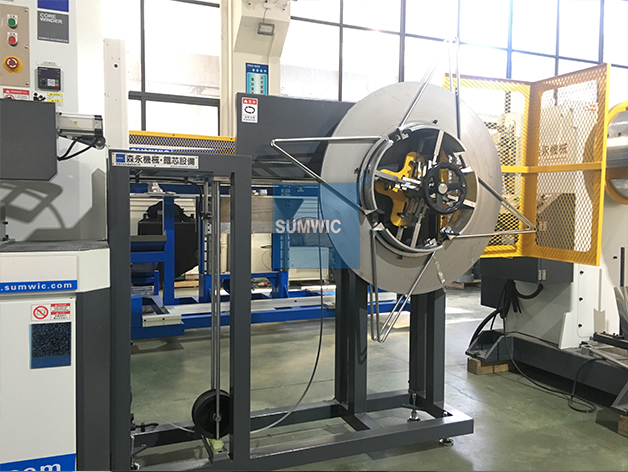

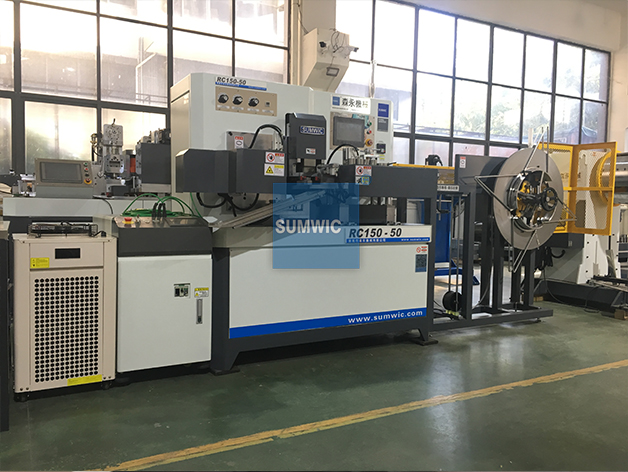

高速放料机

自动放料机采用优质钢材制造,动力采用进口马达,其噪音小 , 功效高。转盘速度可变频调节,可与主机做最好的速度配合。具有正反转功能,方便回收材料。同时,放料机具有涨缩功能,适合不同内径的原材料。

放料机安装超声波感应器装置,使放料速度同主轴卷绕速度保持一致,无需人工调节放料机速度,全程自动放料且速度可達100m/min,方便操作人员控制及安装材料。


高速放料机
日本松下PLC控制系统
日本松下PLC控制系统

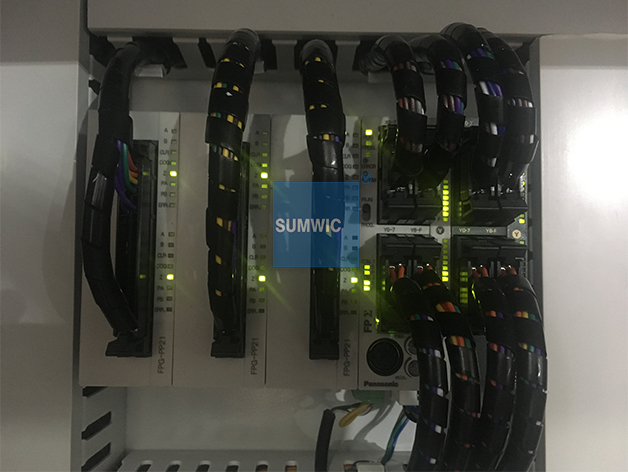

使用高性能Panasonic松下FP Series 控制系统,输出脉冲准确,指令周期更快更稳定。
程序内写有多个运算部分,能大减操作员调机输入参数的时间。

全机所有动作设有自我保护程序,以防不必要的损毁。
全闭环式控制监察整个生产过程,包括夹料、扣料、顶料、卷绕、切断、焊接及脱模程序,设有编码器监察整个料带运行、铁芯成形过程,以及焊接监测技术之加入,大大减少废品率。


台湾威纶触幕屏

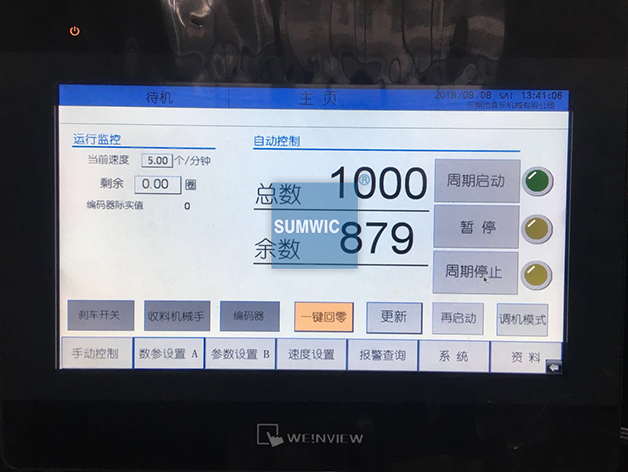

人机界面采用台湾Weinview (威纶) 10吋彩色触幕屏, 高弹性设计外观。

搭载强大Cortex A8 600MHz处理器,可轻松安装嵌入式应用环境,接口软件清晰易用。


台湾威纶触幕屏
日本松下伺服马达
日本松下伺服马达

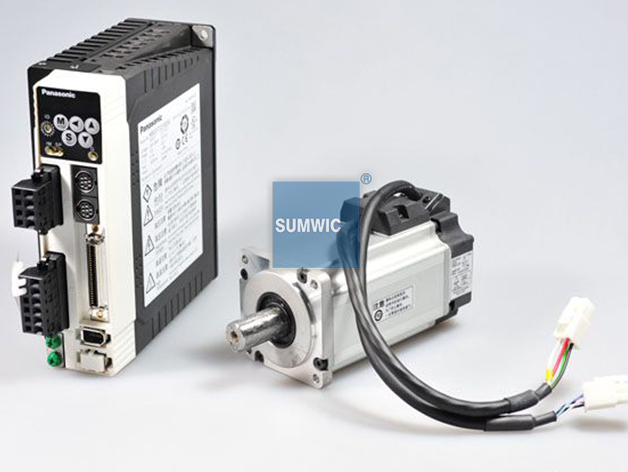

RC系列铁芯卷绕机使用Panasonic(松下)五轴伺服电机独立完成以下动作:
第一轴:移模伺服电机 – 片料切断后往后移动 , 让夹送机械手往主轴送料。
第二轴:切模伺服电机 – 连接进口伺服减速机及冲切结构,可产生2吨压力,切断0.35mm以下釸钢硬片。
第三轴:卷料伺服电机 – 连接精密伺服减速机,带动主轴卷料,扭力强大,旋转定位精度高。
第四轴:推料伺服电机 – 在铁芯卷制过程中,靠平材料及推出铁芯。
第五轴:夹送伺服电机 – 夹送片料至卷轴勾钉处并扣稳。

台湾世协减速机

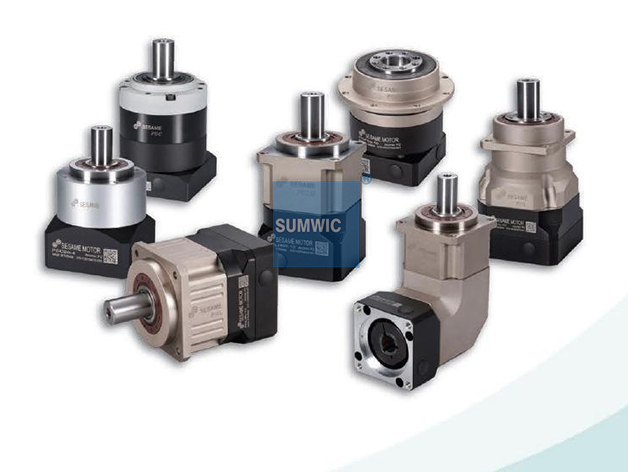

全机使用台湾SESAME (世协)精密伺服专用减速机,具有高效率,低背隙,低噪音等特点。

台湾世协减速机
台湾上银运动组件
台湾上银运动组件

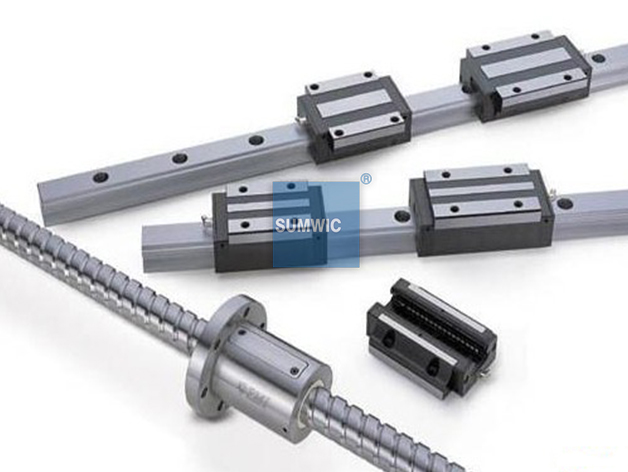

铁芯机选用台湾Hiwin(上银)精密滚珠丝杆及缧母,具有高效率及可逆性、零背隙及高刚性、高导程精度寿命可预测、低起动扭矩及顺畅度的特性,为设备提供极佳的精度及耐用性。
直线导轨及滑块均是台湾Hiwin(上银)制造,为四列式单圆弧牙型接触直线导轨,具备高刚性、高负荷的特性,同时具备四方向等负载特色、及自动调心的功能, 可吸收安装面的装配误差,得到高精度的诉求。

日本SMC气动组件

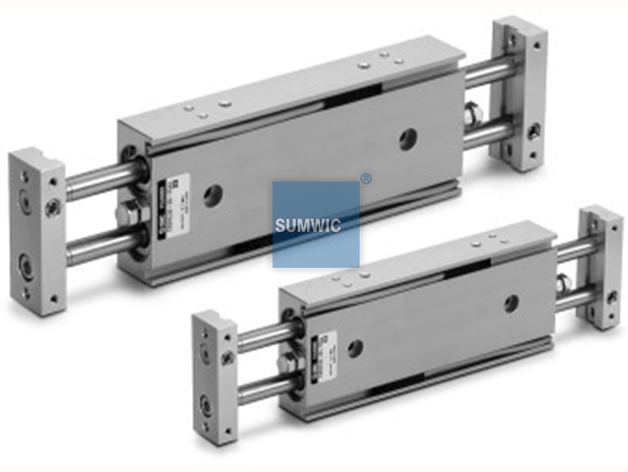

全机采用日本SMC气动组件,包括各类气缸、电磁阀、磁传感器、精密调压、隔水加油过滤器、气管及所有接咀等等。

日本SMC气动组件
钨钢切模
钨钢切模

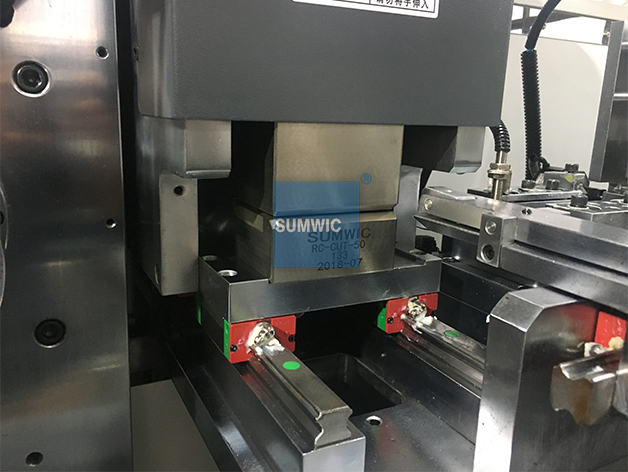

模具刃口采用钨钢制造而成, 可大大增强耐用性及冲切质量。

另外,为了有更好的冲切效果(不同切口形状需要或材料厚度),切断模具的装拆不需使用任何工具便能轻易地更换其他冲模。

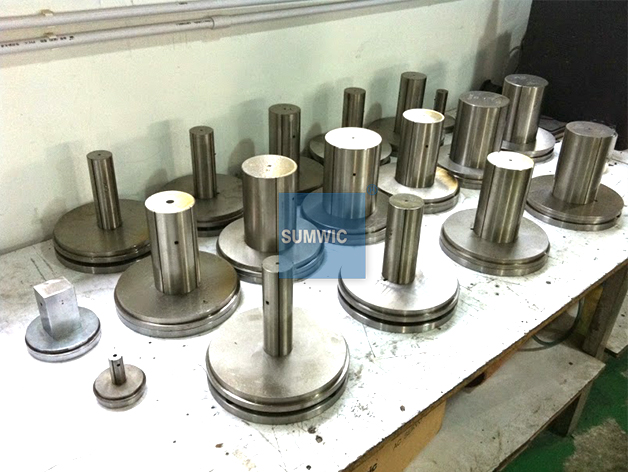

精密卷模

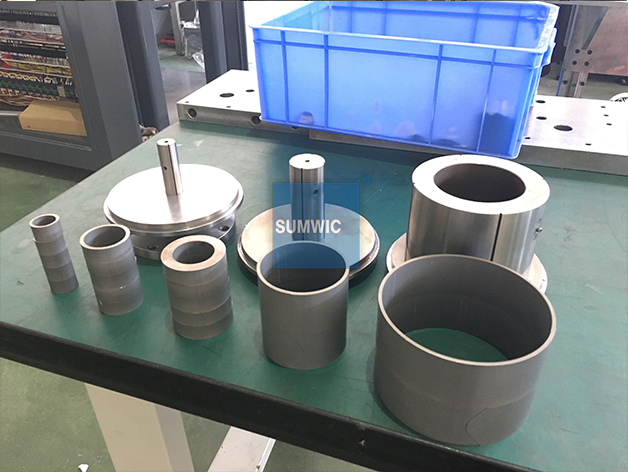

安装在主轴上的卷绕模具,制造精度高。

模具的圆柱面上设有一个可以有效的藏起片头的凹面,凹面上有凸起的钩钉,用于钩住钢带片头。


精密卷模

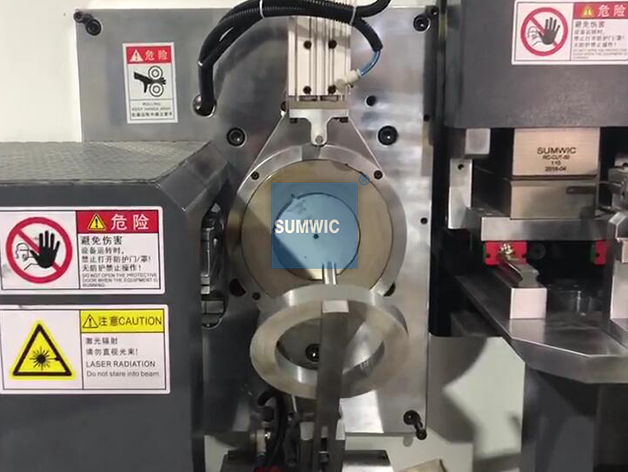

送料机械手
送料机械手

由于一些带料不太平整或太窄关系,送出时扣不上模具的勾钉而引致送料失败。特此设计伺服夹送装置,可大大减少送料的失败率。

收料机械手

铁芯焊接完成,推板推出铁芯,机械手配合进行收料动作,把铁芯放在料槽或输送台。这样避免铁芯直接落下损坏或变形。

收料机械手
电气柜专用热交换器
电气柜专用热交换器

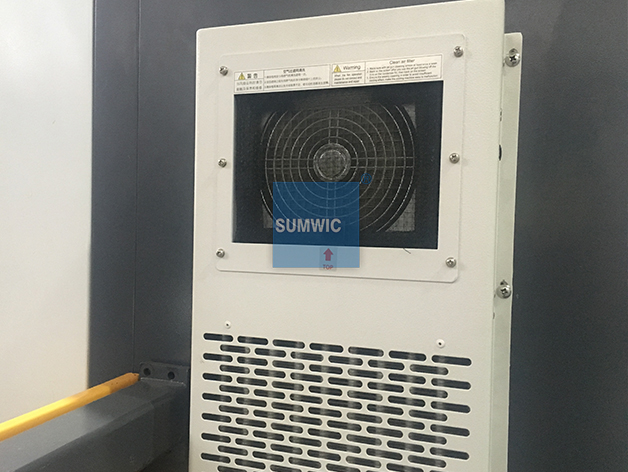

为了减低控制柜内的温度,因此追加了专用的热交换器降温,减慢电气组件的老化速度,使机器运行处于最佳状态。

❈ 技术参数

bg


A)铁芯卷绕机


设备型号

RC50-25

RC100-30

RC150-50

生产能力

环形铁芯

伺服轴数

5

模具直径

Ø8- Ø40mm

Ø10- Ø80mm

Ø20- Ø120mm

铁芯最小内径

Ø8

Ø10

Ø20

铁芯最大外径

Ø50mm

Ø100mm

Ø150mm

钢片宽度

5-25mm

5-30mm

10-50mm

钢片厚度

0.18-0.35mm

0.18-0.35mm

0.18-0.35mm

两侧精度

< 0.1mm

< 0.1mm

< 0.1mm

电压需求

380VAC, 50/60Hz

气压需求

6kgf/cm²

功率

5KW

6KW

8KW

铁芯机尺寸 (LxWxH)

1750x950x1530mm

1800x1000x1530mm

1900x1200x1820mm

放料机尺寸 (LxWxH)

1500x750x1410mm

1500x750x1410mm

1500x750x1410mm

激光机尺寸 (LxWxH)

1000x1080x1000mm

1000x1080x1000mm

1000x1080x1000mm

设备总重量

1310KG

1430KG

1550KG

界面语言

简体中文/English


设备型号

RC200-80

RC250-100

RC300-120

生产能力

环形铁芯

伺服轴数

5

模具直径

Ø40- Ø180mm

Ø40- Ø200mm

Ø80- Ø260mm

铁芯最小内径

Ø40

Ø40

Ø80

铁芯最大外径

Ø200mm

Ø250mm

Ø320mm

钢片宽度

20-80mm

20-100mm

20-120mm

钢片厚度

0.18-0.35mm

0.18-0.35mm

0.18-0.35mm

两侧精度

< 0.2mm

< 0.3mm

< 0.3mm

电压需求

380VAC, 50/60Hz

气压需求

6kgf/cm²

功率

13KW

14KW

15KW

铁芯机尺寸 (LxWxH)

2300x1500x1760mm

2450x1500x1750mm

2550x1550x1750mm

放料机尺寸 (LxWxH)

1910x1320x1130mm

1910x1320x1130mm

1910x1320x1130mm

激光机尺寸 (LxWxH)

1000x1080x1000mm

1000x1080x1000mm

1000x1080x1000mm

设备总重量

2420KG

2500KG

2650KG

界面语言

简体中文/English

B)高速放料机


设备型号

RC150-50

最大材料外径

1200mm

内径涨缩范围

450-508mm (Standard)

最大负载

500kg

最高放料速度

100m/min

设备尺寸 (LxWxH)

1500x750x1410mm

设备重量

220KG

C)激光机


设备型号

SL-200

激光功率

200W

焊点尺寸

0.1-3.0mm

焊接深度

0.1-1.5mm

脉冲宽度

0.1-15ms

脉冲频率

0.1-150Hz

冷却方式

水冷

设备尺寸 (LxWxH)

1000x1080x1000mm

设备重量

260KG
